MATERIALES
1 ANILLO 3" PVC.
2 TAPAS 3" PVC.
14 MTS. CABLE COAXIAL RG8.
8 METROS CABLE TAW 10 O 12.
3 PL239 CHASIS.
12 TORNILLOS CON TUERCA QUE QUEPAN EN LOS HUECOS DEL PL239.
PEGA PARA TUBERIA PLASTICA PVC.
PISTOLA DE SILICON.
CAUTIN - ESTAÑO.
2 TUBOS PLASTICO DE 10 CM. MAS GRUESO QUE EL RG8.
ESTA ANTENA ES PARA SER COLOCADA HORIZONTAL COMO ES MI CASO, PERO SI QUIEREN PONERLA EN V INVERTIDA TIENEN QUE COLOCAR LOS CONECTORES A 45 GRADOS ( PENDIENTE CON ESTE DETALLE IMPORTANTE)
DIVIÉRTETE
DEMO VIDEO ANTENA

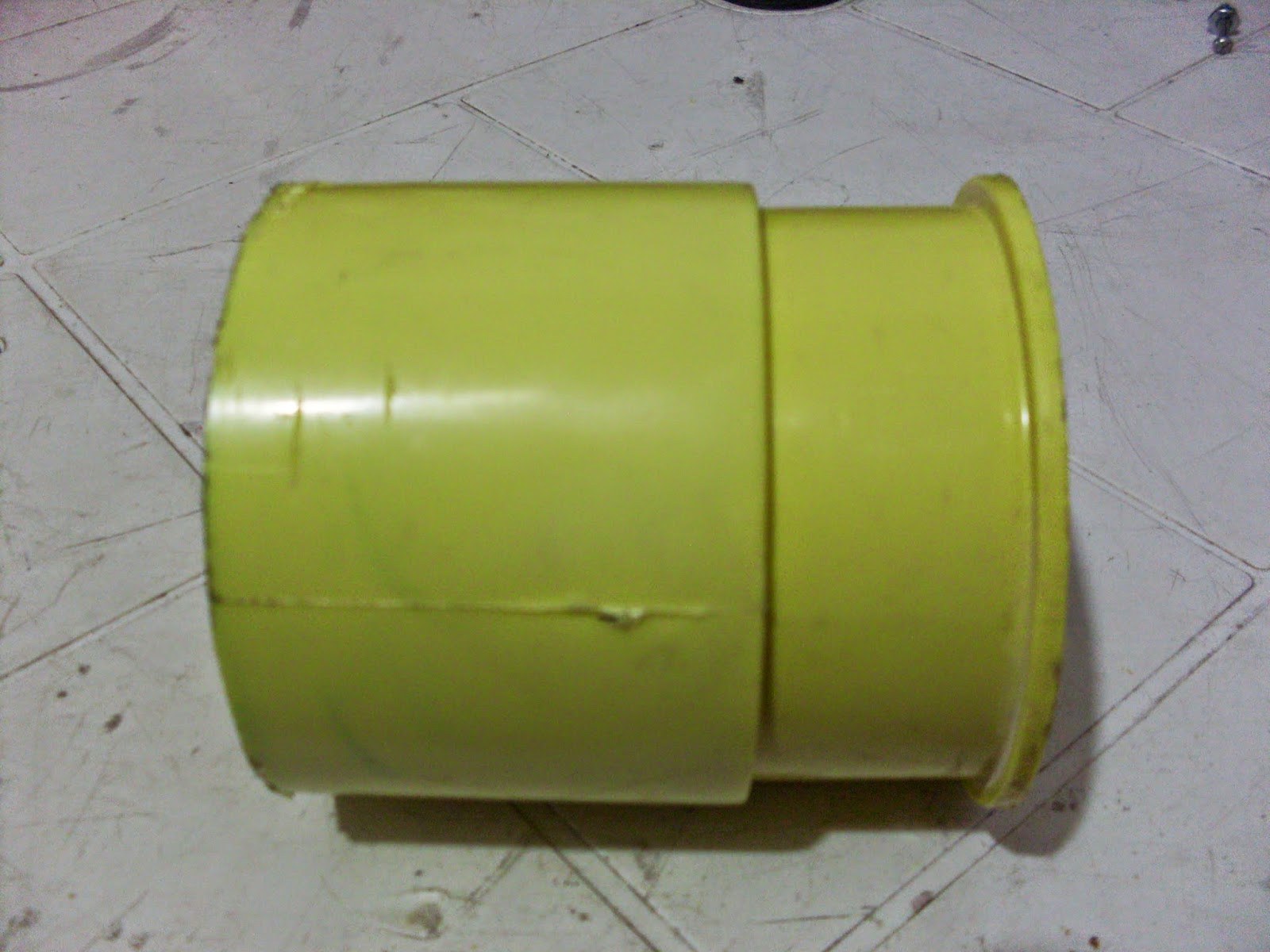

VERÁN VARIAS FOTOS CON LA TAPA PUESTA, ES SOLO PARA DARLE PROFUNDIDAD A LA FOTO, AUN NO SE COLOCA NI SE PEGA. SE COLOCA AL FINAL.
ABRIR LOS HUECOS AL ANILLO.
ABRIR LOS 4 HUECOS PARA EL CONECTOR PL239 CHASIS.
PUEDEN OBSERVAR YA DOS DE LOS CHASIS
( RADIALES ) INSTALADOS.

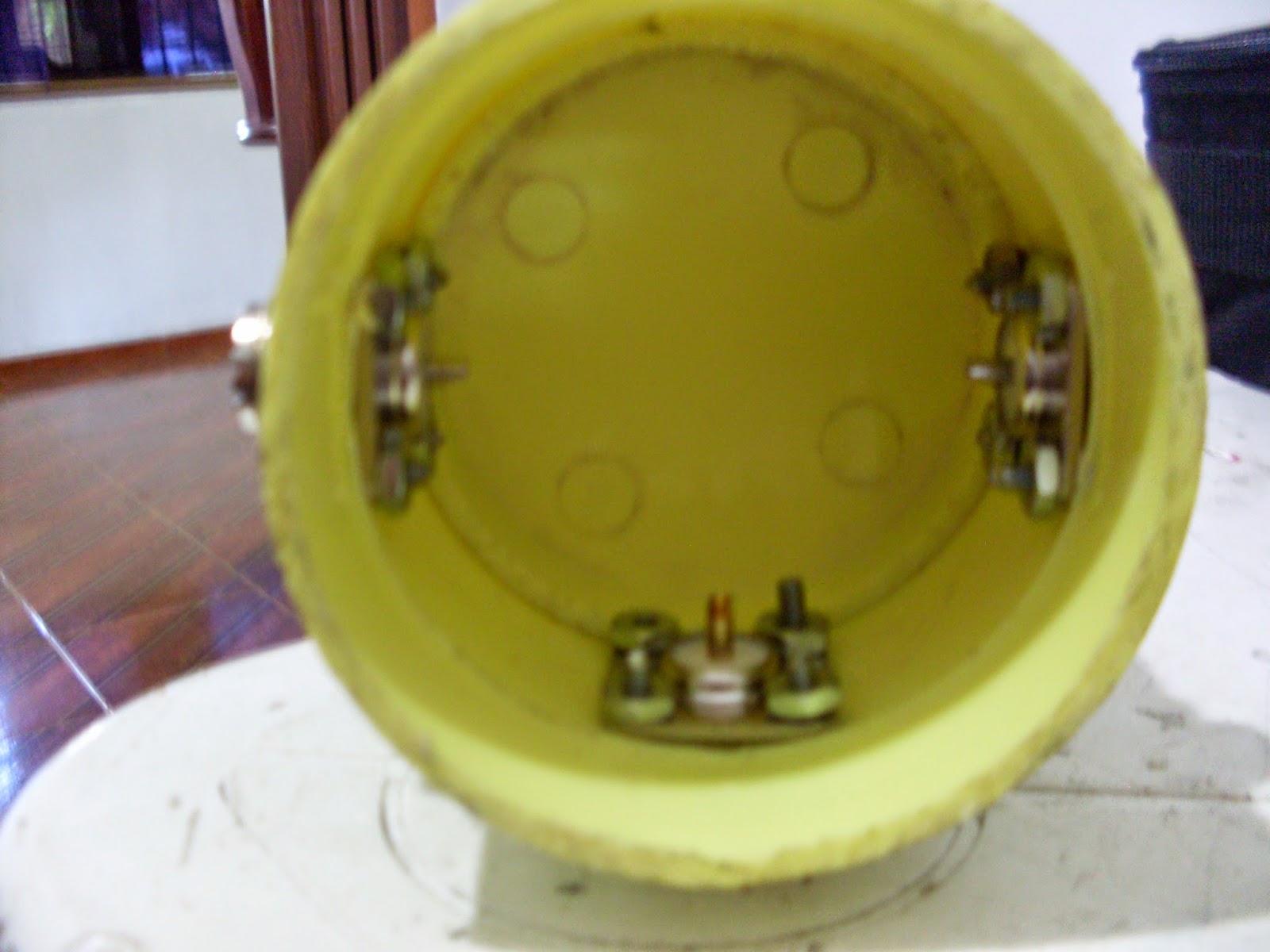

AQUÍ LOS TRES COLOCADOS
SE PROCEDE A CORTAR UN TROZO DE CABLE RG8 PARA CONSTRUIR EL CORTOCIRCUITO QUE LLEVA LA ANTENA. ( NO TIENE MEDIDA ESPECIFICA, PUEDE SER UN PEDAZO RECICLADO ).
SE LE QUITA EL PLÁSTICO.
SE LE QUITA TAMBIÉN LA MALLA.
EL FOAMI O PLÁSTICO DIELÉCTRICO TAMBIÉN.
SE CORTA UN PEDAZO DE COBRE ( POSITIVO DEL CABLE RG8 ).

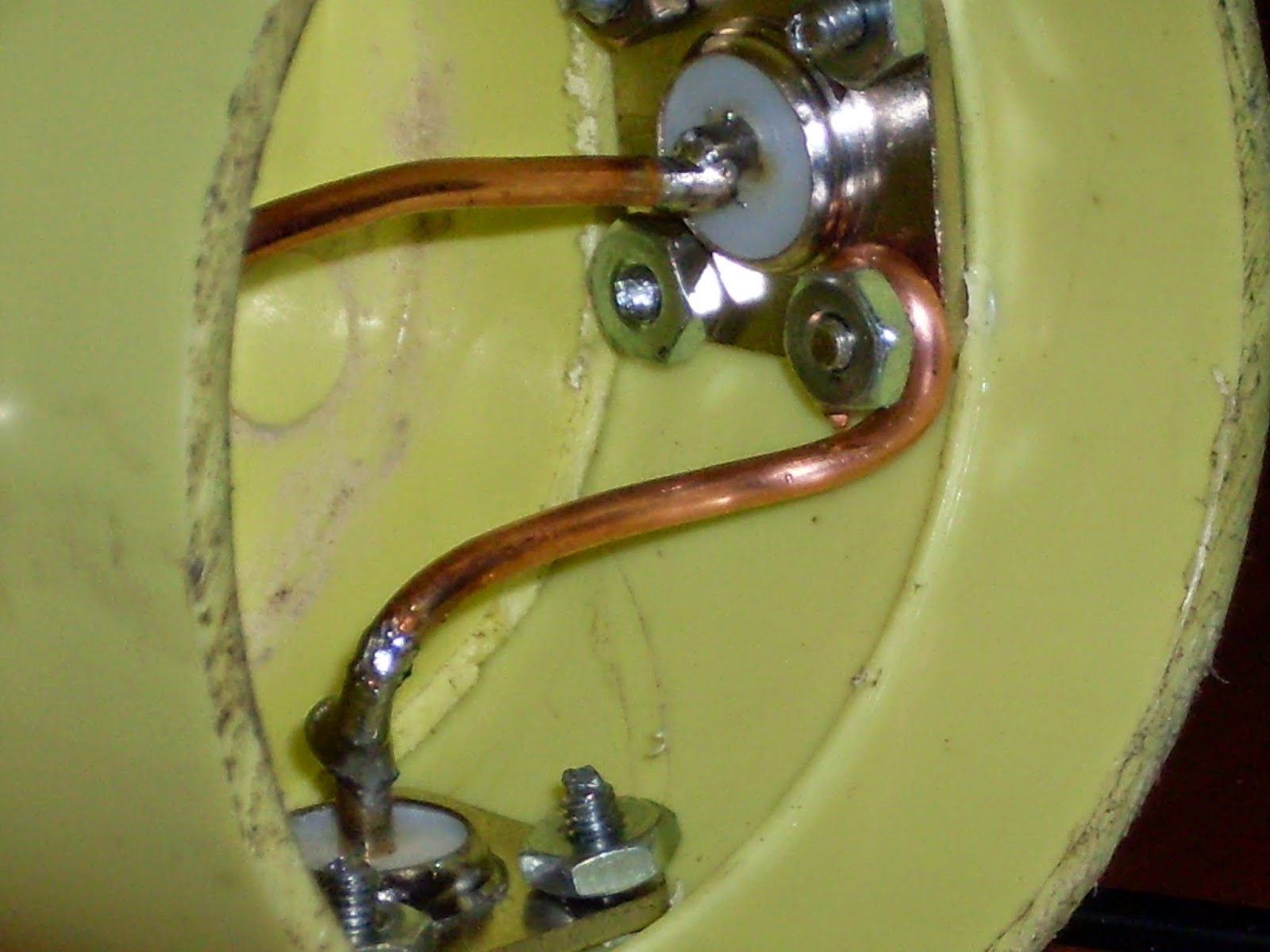

SE PROCEDE A SOLDAR EL COBRE DEL POSITIVO DE UN CHASIS AL OTRO. ( DE LOS RADIALES )
SE CORTA OTRO SEGMENTO DE COBRE.
AHORA SE SOLDA UN EXTREMO DE LO ANTES CORTADO, UNA PUNTA PARA EL NEGATIVO Y EL OTRO PARA EL POSITIVO DEL CHASIS QUE BAJA PARA LA LINEA DE TRANSMISIÓN.
SE CORTA OTRO TROZO DE COBRE PARA UNIR LA TIERRA DEL CHASIS DE LA LINEA DE TRANSMISIÓN, CON EL DE LA TIERRA DEL CHASIS QUE SOLO TIENE EL POSITIVO.
SE LE COLOCA SILICON A TODO PARA PROTEGER.
PEGA PARA TUBO PVC.
SE COLOCA PEGA EN LOS BORDES DE LAS TAPAS PARA CERRAR TODO POR AMBOS LADOS.
NOTA
LAS TAPAS TIENEN QUE CORTARLAS SEGÚN EL TAMAÑO, ESO ES A SU CRITERIO, PUEDEN VERLA EN LA FIGURA UNO.
VAMOS AHORA CON LOS CABLE RG8 QUE VAN A FORMAR LOS RADIALES.
SE CORTA 2 TRAMOS DE RG8 A 7 METROS CADA UNO, SE PROCEDE A PEGAR EL CONECTOR PL259 A CADA CABLE SOLO EN UNA PUNTA, EN ESTE PUNTO SE SOLDAN NORMALES COMO SIEMPRE.
LA FOTO DE ABAJO TE MUESTRA EL CABLE YA PELADO, ESTE ES EL OTRO LADO DE LOS CABLES DE CADA RADIAL QUE ANTERIORMENTE LE CONECTASTES EL PL259.
EN ESTE PASO SE PROCEDE A SOLDAR POSITIVO CON LA TIERRA. ( FORMANDO UN CORTO)

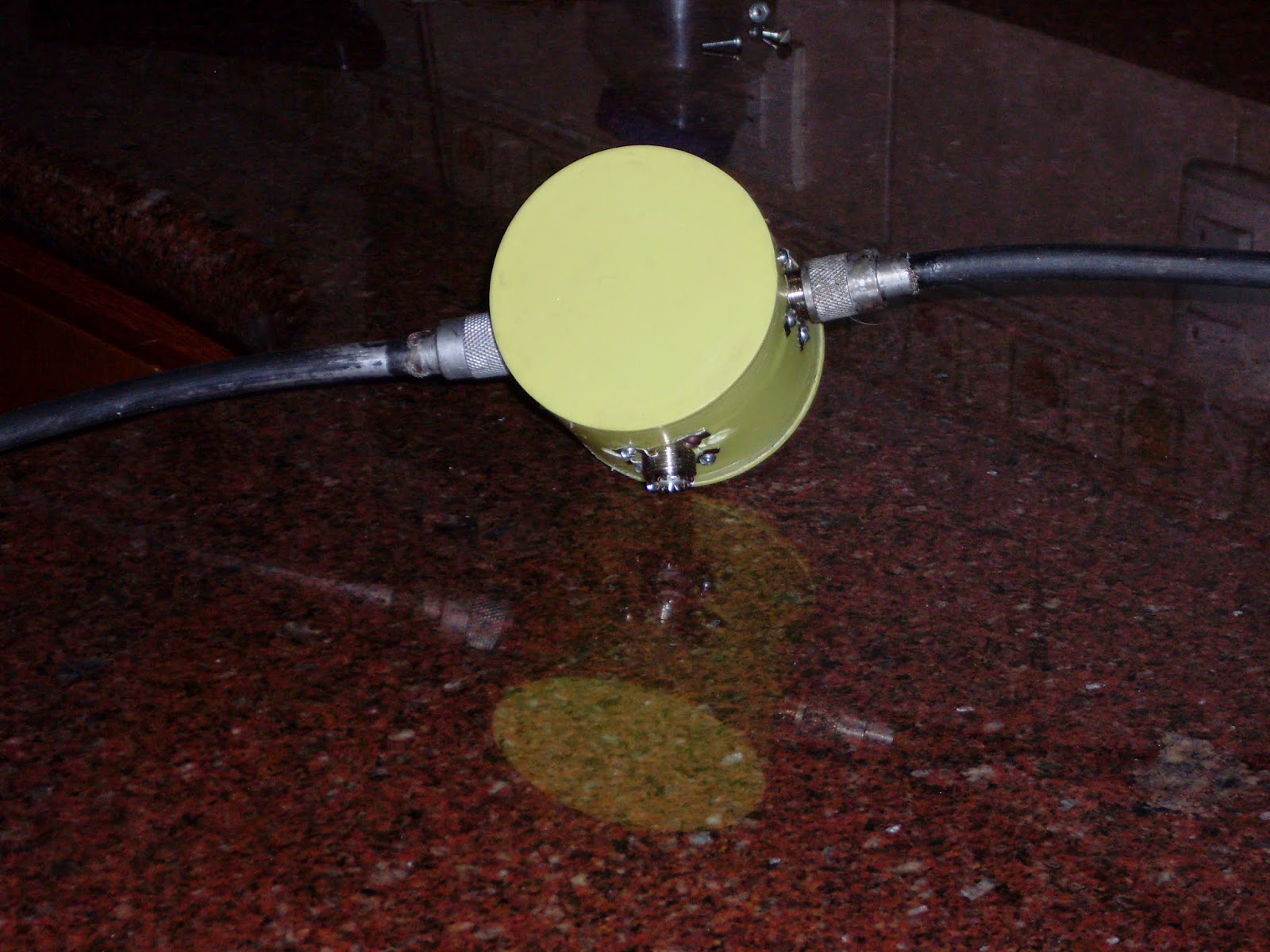

AQUÍ LES PRESENTO LA ANTENA YA CON LOS DOS RADIALES ARMADOS, FALTA SOLDAR EL CABLE DE ELECTRICIDAD 10 O 12.
PUEDEN VER QUE LOS DOS LADOS DE CADA RADIAL PREVIAMENTE SOLDADOS (POSITIVO Y NEGATIVO), AUN NO TIENEN EL CABLE ELÉCTRICO.
ABAJO EL TUBO DE PLÁSTICO MENCIONADO EN LOS MATERIALES, YO USE 2 JERINGAS DE 10 CC, (ERA LO QUE TENIA A LA MANO).
SE PROCEDE A PICAR EL CABLE A 4 METROS PARA OBTENER DOS TRAMOS PARA COMPLEMENTAR LOS RADIALES.
LA MEDIDA QUE DA EL COLEGA CHILENO ES 2,91 DE CABLE DE CORRIENTE , ( LES PONGO A UDS. 4 METROS POR QUE TIENEN QUE AJUSTAR LA ANTENA POR ESO ES QUE PIDO ESA CANTIDAD , ENCONTRARAN LAS MEDIDAS EN LA OTRA PESTAÑA DE MI BLOG .

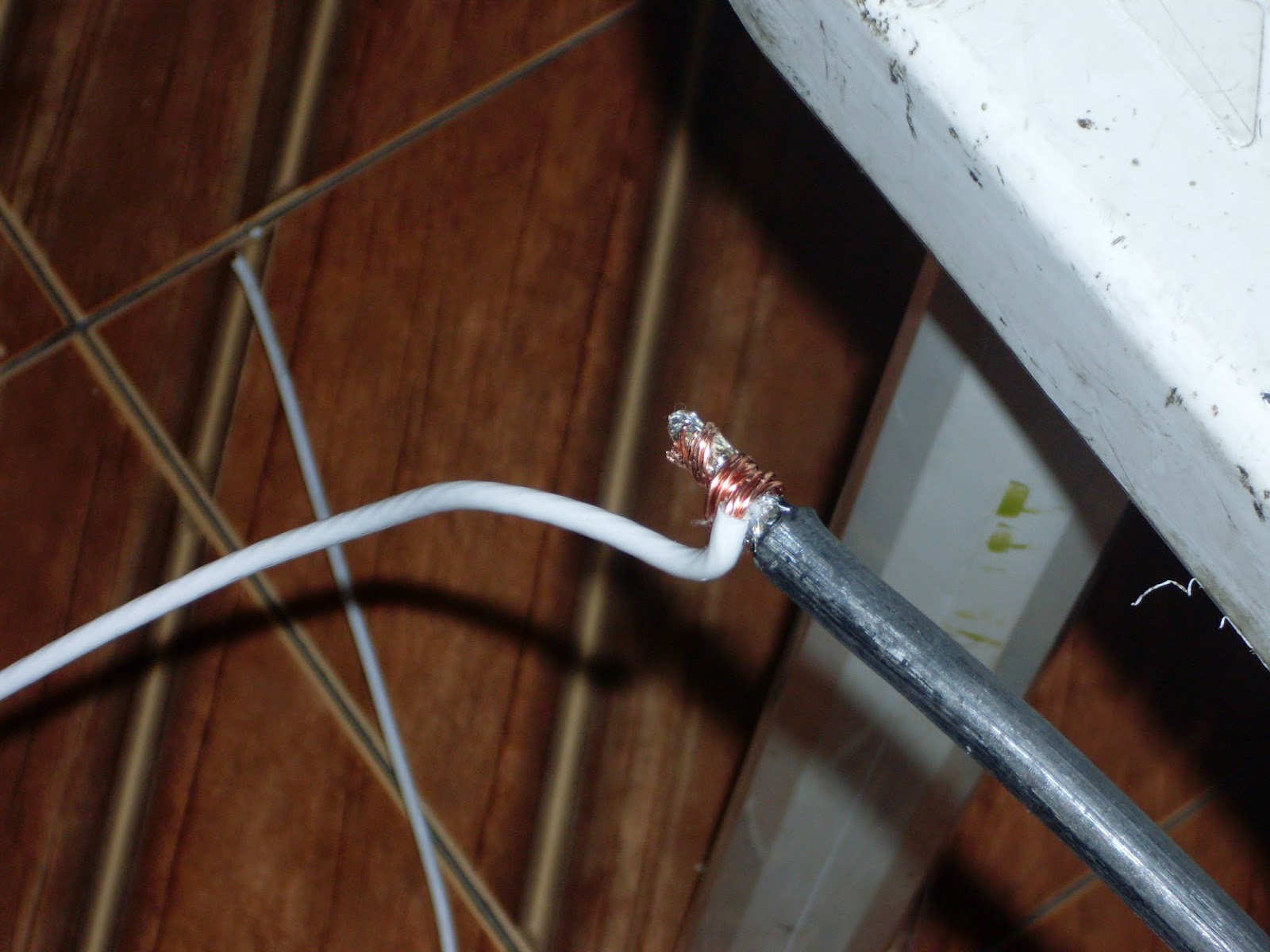

EN LA FOTO DE ARRIBA ESTA YA SOLDADO EL CABLE ELÉCTRICO CON EL POSITIVO Y EL NEGATIVO DEL COAXIAL PREVIAMENTE SOLDADO.
ABAJO ESTA LA ANTENA YA ENSAMBLADA LISTA PARA SER MONTADA.
YA MONTADA LA ANTENA ( AUN NO A SIDO AJUSTADA , AQUÍ PROCEDÍ A BAJAR A LA SALA DE RADIO A PROBAR.
MI GRAN SORPRESA, CUANDO MIDO SWR ME ENCUENTRO ESTE SATISFACTORIO RESULTADO, 7.000 1:2 - 7.300 1:2
--------------------------------------------------------------------------------------------------------
RECUERDEN QUE PARA COLOCARLA EN V INVERTIDA TIENEN QUE ANEXARLE ESTO, VEAN EN LA FOTO DE ABAJO Y ARRIBA
EN LA FOTO DE ABAJO SE MUESTRA COMO SERIA SI LA FABRICAN PARA USARLA EN V INVERTIDA.
